アソォ〜ト 450Lのトルクチューブの組立

  • 2018.06.20 Wednesday
  • 19:54



という事で・・・?



ブラック魔王さんのご指摘で、

トルクチューブセンターサポートベアリング

組立方法間違っていたことが判明しましたぁ〜!(^○^;)



・・・って言うか、

そもそも、秘密兵器が無いと、

テールブームのセンターにベアリングが配置できないというのがヘンな話で・・・(^○^;)



更に言えば、

テールブームの中央と、トルクチューブのセンター位置一致しているかも疑問ですぅ〜!(爆)



で、

ブラック魔王さんのアドバイスの通り、

先ずは、トルクチューブのセンターに、

センターサポートベアリングをネジロックで固定しますぅ〜!o(^o^)o



ちなみに、固定位置は正確にセンターではなく

センターから10〜15mm程度前方にします。



理由は解りませんが、ALIGN TREX 450Lの取説にそう書かれていますし、

どのヘリでも、トルクチューブの場合は共通の仕様の様です。(^_^;)




で、

ベアリングのOリングにシリコングリスをたっぷり塗って、

テールブームに挿入します。



これで、完璧かぁ〜!\(^o^)/

アソォ〜ト450Lのテールブーム交換

  • 2018.06.19 Tuesday
  • 20:03



アソォ〜ト 450Lテールブーム交換ですが・・・



テールブームも、トルクチューブ(ドライブシャフト)も、

プッシュロッド・ガイドも、予備パーツを在庫しているので、

早速、対応が可能ですぅ〜!o(^0^)o



しかも、

旧450 であれば、ベルトドライブなので、

テールブームを交換するには、

テールドライブギヤボックスをフレームから外さなければなりませんが・・・



450Lトルクチューブ(シャフトドライブ)なので、

ちょっと緩めて、抜いてしまえば交換できますぅ〜!o(^0^)o



但し、ちょっとだけ面倒なのは・・・

テールブームの中に入っているセンターサポートベアリングを抜き取る場合です。



特に、テールブームが曲がったり凹んだりしている時はやっかいです。(^○^;)



そこで登場するのが秘密兵器ぃ〜!o(^0^)o






テールブームの内径より、ちょっと細い、長さ1mほどのステンレスのシャフトです。(^_^)v



元々、何のシャフトだったのか解りませんが・・・(爆)

家の中のその辺に転がってました。(笑)



で、上の写真の赤い枠の部分に、

テープを貼った跡がありますが、

センターサポートベアリングを、このシャフトで押し込んで、

このテープの位置で、ベアリングがテールブームの丁度センター位置になります。(^_^)b



という事で、

以前、ハンドパワー曲がりを修正して不安要素だったテールブームも、

新品交換で安心ですぅ〜!\(^○^)/

バチモン?JR DMSS互換受信機 R8DM

  • 2018.06.16 Saturday
  • 20:00



またまた、話が前後しますが・・・(^_^;)



TREX 450L ドミ JR化するにあたって、

先ず必要なのが、JRの受信機ですぅ〜!

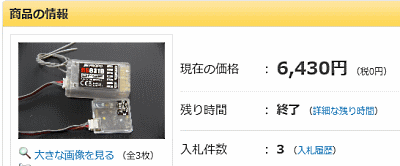

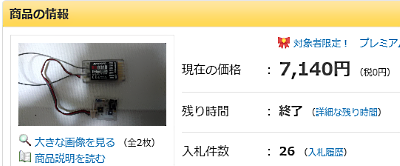

で、先ずは、ヤフオクでゲットしようとしたのですが・・・



予算は、送料込みで 7,000円!(^○^;)



でぇ〜、現在 アソォ〜ト 450Lで使っているのと同じ、

RG831B に入札したのですが、

最後は一騎打ちの競り合いで・・・、

相手の入札額に、自動アップの 300円が加算されると、

送料込みで 7,000円を超えてしまう所まで行ったので、断念・・・(^_^;)






で、次も、7,000円超え・・・(^○^;)






という事で?

取り敢えず、ドミ には、アソォ〜ト 450L から外して移植して・・・



どぉ〜せ、テレメトリーなんぞ付けるつもりは無いので、(^_^;)

アソォ〜ト 450L には、

互換品の受信機を購入する事にしましたぁ〜(^○^;)






で、ホビキン に、アソォ〜ト 旧450 のメインブレ―ドグリップを注文したついでに?

フルレンジ 8ch DMSS 受信機の「Orange R8DM」を購入しました。






ホビキン会員価格で 17.19ドル約2,000円)です。



こちらの動画の最後で「2,000円くらいのバチモン受信機」と言っているのがコレです!(笑)



Youtube の実験動画によると、

本家?の RG831B よりも受信感度が良いみたいですぅ〜!o(^0^)o



まぁ、感度が良いのは、混信ノイズに弱いと裏腹かも知れませんが・・・(^_^;)

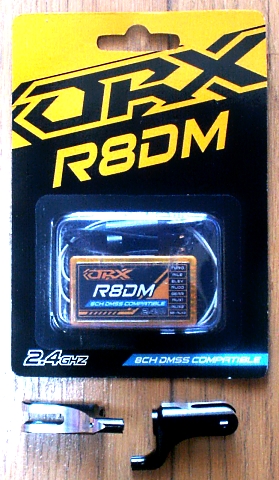

で、パッケージ内容は、受信機本体と、バインドプラグトリマードライバー






トリマードライバーって、受信機やジャイロに付き物みたいですけど、

実際には、本体にトリマーが無い製品でも付いて来ますよねぇ〜(^○^;)

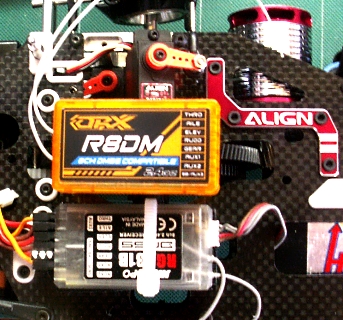

で、サイズは、RG831B とほぼ同じです。↓






厚さも、コネクタが縦に入るサイズなので、同じです。↓






でぇ〜、問題は・・・

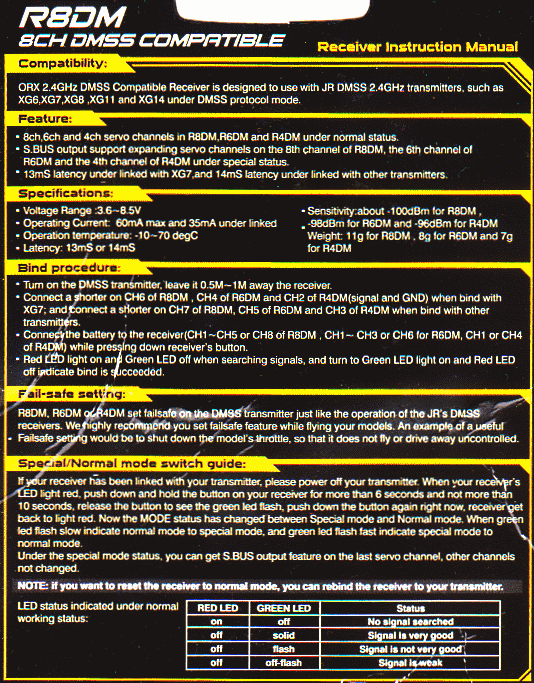

取説が、パッケージの裏の、この英文しかない事!(^○^;)






ネットをググっても、日本語での詳しい説明がある記事は見つけられませんでしたぁ〜!(T_T)



で、英文を何とか翻訳したのですが・・・

書かれている内容で重要そうなのは、

Bind procedureバインド方法くらいですね。(^_^;)



結局、

コネクタの差し込む向きすら判らないので、

やってみての現物確認ですぅ〜!(^○^;)



結果、下がGNDで、RG831BKBARでした。



でぇ〜、

この受信機で、一番のネックは・・・

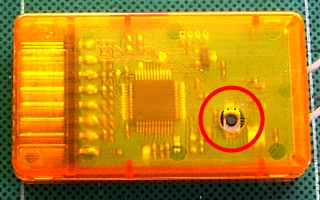

バインド電源投入時に、付属のトリマードライバーのお尻で、

本体裏のスイッチ押し続けなければならない事ですぅ〜!(^○^;)






これ、意外とやっかいで!(^○^;)



そもそも、機体に取り付けた状態で、

このボタンを押せるように取り付けるのも面倒ですが・・・



リポを繋ぐ事で電源を入れる場合、

コネクタを挿すのに両手を使うので、

このスイッチ同時に押す事は至難の業ですぅ〜!(−_−;)



つまり、別に電源スイッチを挟むか、

誰か、もう一人、協力者が必要です。(^○^;)



で、バインドプラグを ch7(AUX2) に挿入して、

誰かに、スイッチを押してもらいながら、(笑)

リポを繋ぐと・・・



難なく、R8DM本体のLEDが、からに変わりました。



・・・が・・・



ここで問題なのが、

送信機側では、バインド完了認識してくれません〜!(゚_゚;)



で、

この状態、

つまり、受信機側バインドが完了して、

バインドプラグを挿したまま

何度、再試行しても

今度は、受信機側のLEDが緑に変わりません。(@_@;)



しかし、

送信機側で、バインド完了を認識していなくても、

受信機のバインドプラグを抜いて、

普通に電源ONすると・・・



あ〜ら不思議!?

ちゃんとバインドして受信します(^○^;)



何とも腑に落ちない結果ですが・・・?



取り敢えず?

その後、バインドに失敗する事は無いみたいです・・・(^_^;)

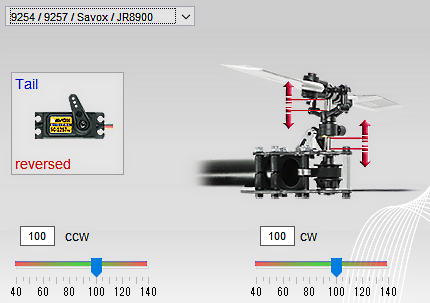

アソォ〜トのDFCアームのボールリンケージ

  • 2018.06.13 Wednesday
  • 20:39



で、アソォ〜ト旧450 修理の続きですが、



DFCアームを取り付けるボルトが中折れして、

交換が余儀なくなったブレードグリップですが、↓






やっとパーツが到着して交換!o(^0^)o



で、実は・・・

ここが折れるというのは滅多に無くて、



むしろ、

DFCアームのスワッシュ側のリンケージウィークポイントで、

ローターで地面を叩くと、ここが逝きます!(^○^;)






その理由として、

ここの両ネジが、

ボールジョイント側とDFCアーム側でネジ径が異なります






↑DFCアーム側が太くて、ボールジョイント側が細いです。



なので、細いボールジョイント側のネジが、

曲がったり折れたりする訳です。(;_;)



ところが、450L になって、

ボールジョイント側のネジも太くなって、改善?されました。↓






・・・が・・・



アソォ〜ト用は(TarotGartt も)このパーツだけでは売られていません



しかし、ここのボールジョイントや、ネジが壊れるたびに、

DFCアームを購入するのはちょっと・・・なので、(^○^;)



M2イモネジを代用していました。↓






しかし、これには問題が2つあって、

M2 のネジが入るボールジョイントが必要な事。



イモネジ短いので、
長いボールジョイントが必要な事。(^_^;)



でぇ〜、

合いそうなボールジョイントを適当に見繕って購入したのですが・・・

M2 シャフト”と記載されていても、
実際に計測すると、2.2mm位あって、

大きすぎて使えません〜!(^○^;)↓






で、今回、旧450 を修理するのに、

どうしようかと思っていたら・・・



前回、ALIGN のラダーサーボ DS420ギヤセットを購入した「Air Craft」で、

ALIGN純正の「リンケージロッドセット」を発見〜!o(^0^)o






実は、DFCアームごと買うのと価格的には差が無いのですが↓(^○^;)




DFCアームごとだと2個セットで、

リンケージロッドセットは4個セットなので、

まぁ、微妙ぉ〜な感じですけどぉ〜・・・(^○^;)



で、購入してみると・・・

旧450 と同じ、ボールジョイント側細いタイプでしたぁ〜(^○^;)






↑実測すると、製品精度がかなりイイ加減な寸法ですが・・・(^_^;)



という事で、

振り出しに戻った訳ですが、

取り敢えずは、ボールジョイントが確保できた事になって?

旧450 修理完了ぉ〜(^○^;)
