V922大径テールロータ&ロングテール化 (2)

  • 2013.11.04 Monday
  • 21:01
でぇ〜、肝心のテールブームの延長ですが・・・(爆)
さて、どれくらい伸ばしましょうか?(^○^;)

Master CP4cm延長だったので、その半分の2cmくらいかな?
え?あ、いえ、何の根拠もないですけどぉ〜!(爆)

でぇ〜、V922 ノーマルのテールブーム長が128mmなので・・・キリの良い所150mmかぁ〜!(笑)
・・・という事で、カーボン角パイプを150mmにカットしたのが、こちら↓
・・・と、この判断奇跡を生んでいた事を、
この時点では全く気付いていませんでした・・・どこかで聞いた事がある様なフレーズ・・・(爆)

って言うか、学習能力まるで無し!(^○^;)
なんで、先にキャリアBOXのサイズを測っておかないかぁ〜!>オレ(爆)


で、延長した分、ガッツリ強化するために、
カーボン繊維にサラサラ瞬着を浸透させて固めて、更に熱収縮チューブを被せますぅ〜!o(^o^)o

で、テールモーターに付属していたリード線をカーボン角パイプの穴に通します・・・

ん?あれ・・・?

通りません〜!(;_;)
流石に、ビニール被膜線?は太くて、2本は穴に通りません!

仕方が無いので、リード線をテールブームの外側に渡して、
リード線と一緒に、ブームに熱収縮チューブを被せまましたぁ〜(^_^;)

だったら、角パイプじゃなくて角ロッド(無垢材)の方がイイやん!(爆)

いえいえ!
カーボン繊維から割れない様に、瞬着を浸み込ませて強化しているので、
あまり堅いとフレームが負けてしまいます!
ですから、中空のパイプの方が適度な柔軟性があってイイのです!

・・・って、勿論、こじつけですけどぉ〜!(^○^;)

で、配線コードに付いているコネクタが Super CP と同じタイプなので、V922 のコネクタと交換します。
テールモーターは V922 と同じ7mmサイズなので、V922 のテールモーターと交換するだけです。

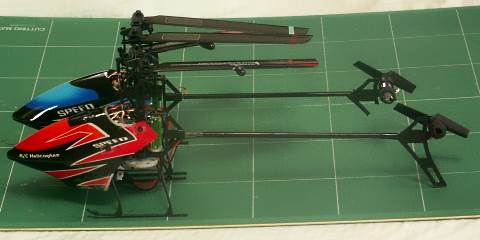

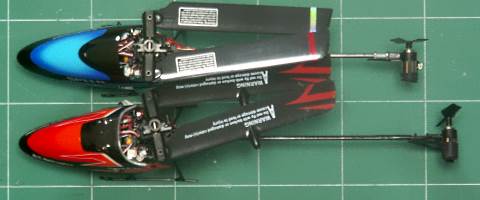

でぇ〜、大径テールローター&ロングテール化した V922 がこちらぁ〜!↓
手前の赤いキャノピーの方です。

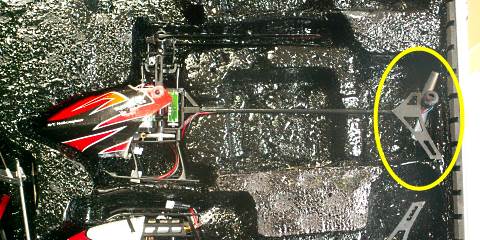

でぇ〜、お約束の?(笑)奇跡がぁ〜・・・こちら↓
キャリアBOXにホント、ギリギリ入りましたぁ〜!(^○^;)

で、大径テールローター&ロングテール化したV922を、室内テストフライトぉ〜・・・

うぎゃぁ〜〜〜!!!(@_@;)

V922 のテールモーターは、プラス/マイナスの極性が逆なので、
わざわざ逆に配線したのですが・・・
何故か、テールローターが逆に廻りましたぁ〜!(@_@;)

なじぇ!?(^○^;)

・・・まぁ、考えてみても仕方が無いのでぇ〜(爆)
サクッと配線を逆・・・というか、極性の通りに繋ぐと正しい方向に回りましたぁ〜!o(^o^)o

で、V922は2機あるので、
ロングテール標準テール長の2種類とも1mm径モーター大径テールローターに換装して、
2本の大径テールの長短セットを作りましたぁ〜!o(^o^)o

こうしておけば、SCP ブレードのBNF弟機と、標準ブレードのRTF兄機の両方で、
交互に付け換えてテストできます〜!\(^o^)/

でぇ〜更にぃ〜・・・
もうすっかり懐かしい話?(笑)になってしまいますがぁ〜・・・(^○^;)
V922 の基板にアブソーバーを挟むという話題で、『基板が揺れないアイデアを思いついた』という件が、こちら↓
基板の裏側に厚さ1mmのゴムシートを貼ってみました!
こぉ〜するとぉ〜・・・
フレームから出ている3本のポストがゴムシートに当たって、
基板を留めるビスを締めると、ゴムシートが下のポストに押しつけられて、
3点支持になるので、基板が揺れにくくなると思いますぅ〜!o(^o^)o

でぇ〜、SCPブレードの弟機大径ローター標準テールでの室内フライトがこちら↓



で、大径ローターロングテールが、こちら↓



ん〜・・・
結局、どぉ〜やっても、SCPブレードではタコ踊りが止まりませんねぇ〜(^○^;)

という事で、
V922 への Super CP 用ブレード移植計画頓挫という事で終了しますぅ〜!・・・((((^_^;)


コメント
わはは。タコ踊り! うちの922はパワーアップしたら純正ブレードでも時々踊るようになりました。
やっぱりタコ踊りには重たいブレードか、せめて長いブレードじゃないと収まりませんねー。

我が家の超ロングテール922も、今測ったらちょうど角パイプが150mmでした。…けど、やっぱり長すぎる気がしますねぇ…
vuvuさん、こんばんは

V922、苦労してますね。ご苦労様です。
ゴムって結構重いですよね。
  • may
  • 2013/11/04 9:17 PM
sachihoさん、こんばんは

Super CP ブレードのクイックなフリップは捨てがたかったんですけどねぇ〜(^○^;)

まだ全然まともに飛ばす機会がなかったですけど・・・
ロングテールでもそれ程違和感は無かったです。
標準テール長にSuper CPテールローターでも充分なんですけどね。(^_^;)
  • vuvu
  • 2013/11/04 9:52 PM
mayさん、こんばんは

ゴムシートは、結局はっきしりた効果が判らなかったんで外しちゃいました。(^○^;)
  • vuvu
  • 2013/11/04 9:53 PM
また配線マジックにヤラれちゃいましたか!
基板のダンパーはゴムだと硬いかもしれませんね〜。
  • Bokkinen
  • 2013/11/05 12:25 PM
Bokkinen さん、こんにちは

そうなんですよぉ〜、新しいパーツに換える度に
新鮮な驚きを与えてくれます〜!(笑)

シート状の緩衝材だと、ある程度堅さが無いとしっかり保持されませんし・・・
ショックアブソーバーなど複雑な仕組みは無理ですしねぇ〜(^○^;)
  • vuvu
  • 2013/11/05 3:21 PM
