SCP簡易FBL音響測定

  • 2013.11.24 Sunday
  • 20:31
で、フルブラシレス化で、どのくらいローター回転速度が変わったのか、
すっかり恒例になった?(笑)音響解析ですぅ〜!o(^o^)o

まずは、ノーマル状態がこちら↓



ピッチ0:154Hz=4,620 rpm
ホバリング:137Hz=4,110 rpm
-MAX:97Hz=2,910 rpm

流石に100クラスはノーマルでも回転数が高いですね〜!
ホバリングは−510rpm(11%)ほどの落ち込みです。
-MAXは−1,710rpm(−63%3分の1へと大きく落ち込んでますぅ〜(^○^;)

で、メインモーターとテールをV922用に換装した、簡易改機は・・・↓



ピッチ0:145Hz=4,350 rpm
ホバリング:134Hz=4,020 rpm
-MAX:105Hz=3,150 rpm

意外にも、ピッチゼロでの回転数がノーマルより低いですぅ〜(^○^;)
ただ、−MAXでピッチ負荷が大きくかかった時の落ち込みが、−1,200rpm(−33%と、
ノーマルと比べて低下が半分くらいなので、
ピッチを入れた時のレスポンスが向上していたんですねぇ〜(^_^;)

さぁ〜て、肝心のフルブラシレスキットの成績?はぁ〜!

まずは、ノーマルの240mAhリポでの結果がこちら↓



ピッチ0:197Hz=5,910 rpm
ホバリング:181Hz=5,430 rpm
-MAX:118Hz=3,540 rpm

おおおおお!!!!(^○^;)
ピッチゼロでノーマルの1.28倍!(+1,290rpm)のアップですぅ〜!\(^o^)/
-MAXで2,370rpm(−40%)の低下ですが、3,500rpm以上回っています。

まぁ、最大ピッチかけ過ぎかも知れませんね〜(^○^;)

で、ピッチを下げた後の計測になりますが・・・(^_^;)
350mAhリポでの結果がこちら↓



ピッチ0:199Hz=5,970 rpm
ホバリング:185Hz=5,550 rpm
-MAX:143Hz=4,290 rpm

おしいっ!?ですぅ〜!(^○^;)・・・大台?の6,000rpmまであと一息ぃ〜!(笑)
−MAXは最大ピッチを減らしたので、比較になりません・・・(^_^;)
・・・が、V922用モーターでのピッチゼロ並みの回転数を維持してますぅ〜!

【計測結果リスト】

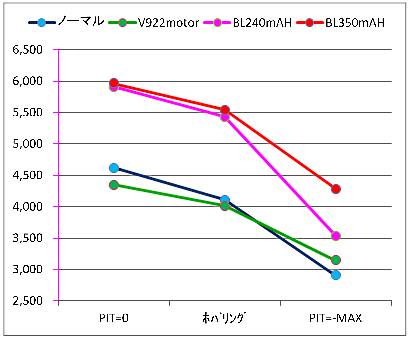

でぇ〜、ピッチ=0回転数をグラフにしてみましたぁ〜↓


この結果は、結構凄くないですかぁ〜!o(^o^)oわくわく



コメント
いいですねー! うちのSCPはなかなかまともに飛ばなかったのでうらやましいです。
後は外で飛ばしてジャイロが正常に動作すればMaster君に続き大成功じゃないでしょうか。

それにしても、V922モーターの秘密はトルクの違いだったんですねぇ。
興味深い結果です。とても説得力ありますね。夏休みの宿題で提出したら花丸もらえそう。
僕のSCPとMiniCPはモーターを変えたらいきなり元気を取り戻しましたが、新旧モータの性能比較も是非お願いしたいです。他力本願ですいません。
今日は天気が崩れる前に大きいヘリを飛ばしに行ってきます。怖い…。
  • どーもちー
  • 2013/11/25 4:37 AM
sachiho さん、おはようございます

SCPのコアレスモーターは回転数が高い半面、トルクが薄いのでピッチを深くするとパワーダウンするので、薄いピッチでヒラヒラと飛ばす感じ。
V922用モーターは深いピッチに負けづらいトルクがあるので、深めのピッチでパワー感が出ていたんですね〜!
  • vuvu
  • 2013/11/25 6:48 AM
どーもちーさん、おはようございます

花丸ありがとうございますぅ〜!(笑)
モーターの経年劣化ですかぁ〜!先の長ぁ〜い話ですねぇ〜(^○^;)

こちらの天気は、昨日は晴れ間も見えましたけど、
今日のそちらの天気はどうなんでしょうね?
行ってらっしゃい!o(^o^)o
  • vuvu
  • 2013/11/25 6:53 AM
おー、さすがノーブラ!
しかし、240mahのリポは、放電能力が全然足りてないみたいですねー。。。
  • クマー隊
  • 2013/11/25 9:17 AM
クマー隊さん、こんにちは

240mAhだと、まともに飛ぶのは最初の1分くらいで、
リポによっては最初から全然パワーが出ないものもあります〜!(^○^;)
特に、お外でのフライトは寒さもあって悲惨です・・・(^_^;)
350〜400mAhくらいでサイズが合うリポを手配しなきゃです。
  • vuvu
  • 2013/11/25 9:23 AM
