V120D02S リポホルダー改造

  • 2014.12.21 Sunday
  • 20:23
モード2へのスイッチを決心して、
シミュレータと Super CP で練習を開始した訳ですが・・・

当面は、V120 や Master CP を飛ばせなくなってしまった、
と思うと、修理する気力が無くなっていましたぁ〜(^○^;)

それでも、
Master CP はパーツを交換するだけなので、
取り敢えず、修理は完了していましたが、

V120 の方は、
リポホルダーが崩壊して、パーツが脱走、行方不明になったので、
新品に交換なのですが、

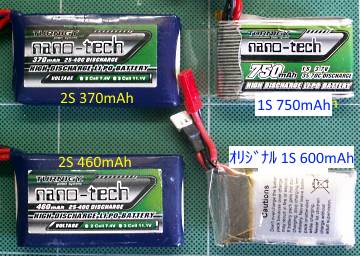

2Sリポを搭載できるように改造しなければなりません。(^_^;)

しかし、
前回の改造では、

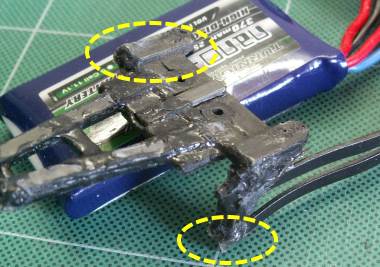

角の部分で切り取って拡張して接着していたので・・・


この角の接着した部分が剥がれたり割れたりします。(;_;)

なのでぇ〜、今回は角を避けて、平らな部分から切断して拡張する事にします。

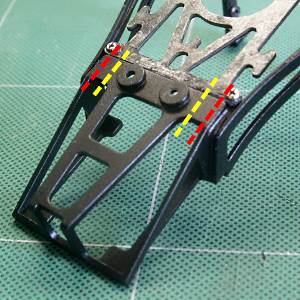

前回は赤線の部分から切断しましたが、
↓今回は黄色線の部分からカットします。


で、前回はカーボンの平ロッドを使用しましたが、
カーボンは硬くて丈夫ですが、
カーボン繊維に沿って割れたりしますし、
柔軟性があるスキッドの材質との接着力も少々心配。
それに、巾10mmのロッドなので、
それ以上の巾で形成する場合は貼り合わせになってしまいます。

で、今回は、
端材の在庫があったアクリル板で造ってみる事にしました。

アクリル板は、一定以上の力を加えると、
ポキっと折れてしまいますが、
加工部分は機体やスキッドに沿う部分で、
単独で力が直接かかる部分では無いと思うので何とかなるかな?・・・と。(^○^;)

まぁ、実際に使ってみないと何とも言えませんが・・・

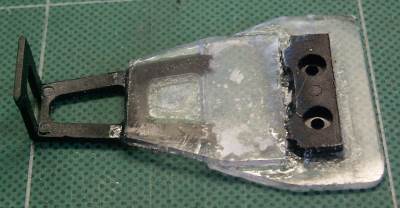

で、先ずは機体への取付ベースを切断して、
アクリル板で造ったベースに貼り付けます。

ベースは、機体への取付部分の丸い出っ張りが丁度入る、
φ5mmの穴を2つ開けると、ピッタリ収まります。

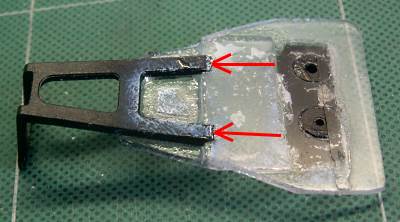

で、リポ収納スペースの長さ方向も長くするので、
↓ストッパになる部分も切り離して前方向に延長します。


後は、切り離したパーツを、リポの巾に合わせて貼り付けるのですが・・・

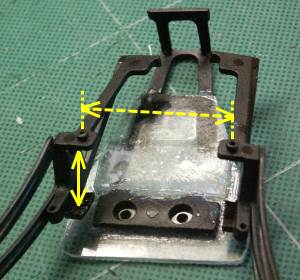

ここで、2つの問題点に気付きましたぁ〜!(^○^;)↓


リポの厚さも大きいので、
縦方向も延長しなければなりません!

それと、スキッドの前足を取り付ける部分は、
取り付け位置を合わせるために巾を変えることができません!(^_^;)

しかし、高さ方向を延長するには、
角の部分から切断しなければならず、
それは、角の部分で接着する・・・という事になります・・・

ん〜・・・どぉ〜しよぉ〜かなぁ〜・・・(^○^;)
コメント
すごい! ここまでくると3Dプリンターの導入も?
僕も眠っているV120を直さなきゃ。
  • どーもちー
  • 2014/12/22 9:44 AM
どーもちーさん、こんにちは

カッターとヤスリとドリルがあれば、
大抵の工作はこなせますよぉ〜!o(^o^)o
  • vuvu
  • 2014/12/22 12:26 PM
vuvuさんが3Dプリンタ導入しちゃったら自作ヘリすぐ作れちゃいますよ!
123Dだけでもインストールしてイジイジしてくださ〜い。
  • Bokkinen
  • 2014/12/22 5:50 PM
Bokkinenさん、こんばんは

いやいやいや、私はこう見えて?
アナログ人間で、新しいものには手が出ないんですよぉ〜!(^○^;)
  • vuvu
  • 2014/12/22 6:23 PM
純正のスキッドのカゴ部分を切り取って、ゴム止めが簡単な気が。。。
  • クマー隊
  • 2014/12/22 11:14 PM
クマー隊さん、おはようございます

・・・(゚_゚;)・・・・・・…( ゚)>
    ・
    ・
    ・
    ・
    ・
いやいやいやいや、
純正がすぐに壊れるので、XTREMWに行き着いた訳で・・・(^○^;)
  • vuvu
  • 2014/12/23 6:24 AM
