V120D02S リポホルダー改造【2】

  • 2014.12.23 Tuesday
  • 20:52
2Sリポ用の、リポホルダーの改造の続きですぅ〜!o(^o^)o

どこから切断するかに悩んだのですが、

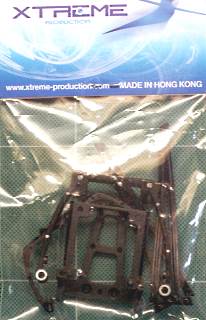

結局、プラスチックパーツセットをもう1セット購入して、
ニコイチにする事にしましたぁ〜!(^○^;)


で、先ずは内側になる方のパーツを、新しい方のパーツから切り出します。
その時に、ベースに貼り付けたパーツとの位置を見ながら、

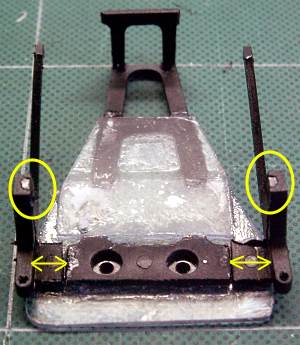

リポが入る巾になるように切断します。(黄色の両矢印)↓


↑それと、2Sリポを挿入する時に邪魔になる角の部分も切り取っておきます。(黄色の楕円

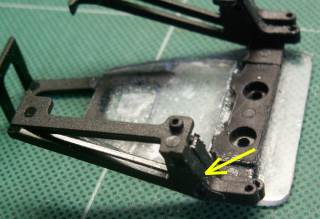

次に、先に切り取った方のパーツの、上部を切り取って、
外側に貼り付けます。↓

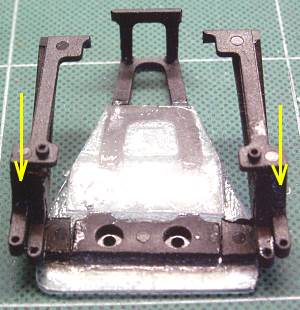

↓こんな感じで、2枚重ねでぇ〜す!

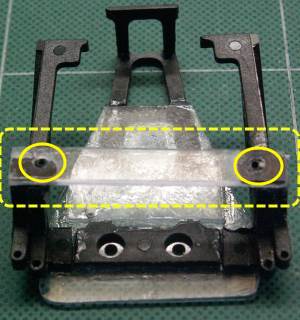

で、下部の左右をアクリル板で繋ぎます。
スキッドの前足を取る付けるポッチが入るサイズの穴を開けておくと、
しっかりハマりますぅ〜!(黄色の〇)↓

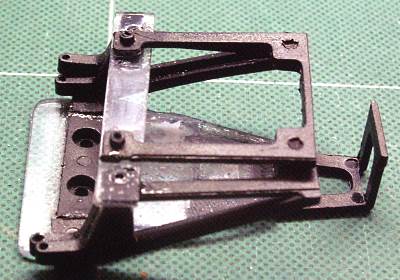

でぇ〜、スキッドの前足を取り付ける部分を貼り付けますが、
この時、前足を仮組みして位置がピッタリ合う様にして接着します。↓

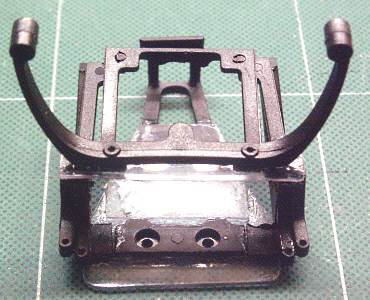

で、こんな感じ↓


これで、機体に取り付けるベース部分と、
スキッドの前足を取り付ける部分が決まりました。

あとは・・・リポを収納するスペースをどうするかですぅ〜・・・↓(^○^;)


 それにしても、行き当たりバッタリな改造ですぅ〜!(爆)
コメント
すんごいニコイチですね。やっぱり3Dprinter?
  • どーもちー
  • 2014/12/27 12:36 PM
どーもちーさん、こんにちは

いやぁ〜、デザインしている訳じゃなくて、
行き当たりばったりの流用?ですからぁ〜!(^○^;)
  • vuvu
  • 2014/12/27 12:52 PM
