MTC-01を9XRの内蔵アンテナに繋いでみる

  • 2013.05.12 Sunday
  • 17:26


屋外では5〜10mでノーコンになってしまった MTC-01 ですが・・・
アンテナ線を9XRの内蔵アンテナに繋いだらどぉ〜でしょう?

という事で、やってみました!

まずは、内蔵アンテナに繋ぐコネクタが必要です。
このコネクタは、私のクルマに着けているカーナビの外部アンテナのコネクタと同じ、
MCX”というタイプのものです。

で、このコネクタと1.5Dの同軸を買って、芯線をハンダ付けして、専用工具でカシメて・・・
と考えると、このコネクタが付いたケーブルを買っちゃった方が簡単で安上がりっぽいです!

ネットで探すと、コネクタがストレートとL型があったので、
L型の方が9XRに取り付けた時に邪魔にならないと思ったのと・・・
何故か?L型の方が安かったので、L型の方を購入!(^〇^;)

で、届いたのがコレ↓


ん〜・・・なんか小ぃ〜さ過ぎネ

やっぱりな・・・(−_−;) ↓


袋を良く見ると・・・

やっちまったなぁ〜!(爆)

MCX”じゃぁ無くて”MMCX”買っちゃいましたよぉ〜!(T_T)

MMCXなんてタイプがあったなんて知れませんでしたぁ〜!

ちなみに、MMCXPの””は「プラグ」の意味で、
ジャック」がMMCXJになります。

で、今度は”MCX”をちゃんと確認して注文!(笑)
届いたのが、こちら ↓
左が”MCX”で、右が”MMCX”です。


サイズがこんなに違います!(^○^;) ↓


今度はバッチリ合いました!↓


という事で、使用しないBNCJコネクタを切り落として使います。
MTC-01のケースを開けると、下の写真の中央の基板の右端にある黒いコードがアンテナです。


で、ここに同軸ケーブルをハンダ付けします。↓


本当は、アンテナ線だけじゃなくて、網線のアース側も繋いだ方が良いのかも知れませんが・・・

9XR内部でトレーナーポートのアースと繋がってんじゃね?」と適当な事を想像して、
面倒なので、取り敢えずこれで行ってみます。(笑)

で、MTC-01のカバーに、同軸を引き出す穴を開けて〜カバーを戻すと、こんな感じ。↓


9XRに装着すると・・・↓


ん〜・・・なんか、同軸の引き回しに無理があるなぁ〜

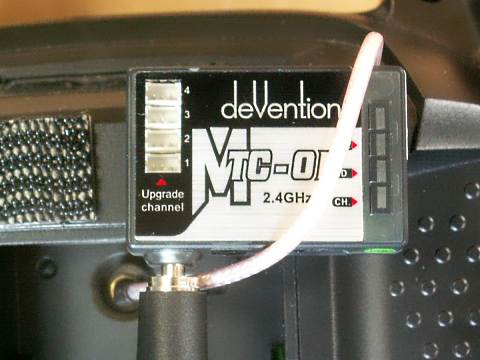

という事で、逆さまに付けました。↓


で、早速屋外テストフライトなんですがぁ〜・・・

何せ、ノーコンになる距離まで飛ばすのでぇ〜

その都度墜落しますぅ〜!(^〇^;)

なんで、なかなか回数を繰り返して飛ばせません!(^_^;)

なので、距離的にはある程度曖昧です〜

さて、オリジナルのままでは、5〜10mでノーコンになったMTC-01ですが・・・

9XRの内蔵アンテナに繋いだバージョンでは、

10〜15m位の範囲でコントロール可能になりましたぁ〜!o(^o^)o

でも、それ以上離れると、やはりノーコンになります。(T_T)

ん〜・・・アースも繋いだ方がいいのかなぁ〜

という事で、再度ケースを開けて、信号アースをどこから取ろうかと見ていたら・・・

ん?なにコレ!?(@_@;)

130512_14.jpg写真では解りづらいですが、
アンテナ線に繋がっているチップの、
アンテナの出力端子と、
チップのケースアースのハンダがイモの山盛で、

繋がってます〜!凸(▼▼メ)

念の為にテスターで当たってみると、
やっぱりショートしています!

という事で、
吸い取り線でハンダを取り去って、再度ハンダし直しました〜
しかし、アンテナ線の芯線が太さに対して、このチップの端子小さ過ぎです!
基板上にターミナル設けるべきだよなぁ〜・・・↓


って事で、再度フライトテストです。

結果は・・・

20m位までコントロール可能になりましたぁ〜!\(^○^)/

・・・しかぁ〜し・・・

それ以上離れると、やっぱりノーコンになります・・・(T_T)

ん〜・・・

屋外フライトは、やっぱりDEVO7Eで飛ばすのが安心だな・・・(爆)

コメント
うーん、このモジュール、結構トラブル聞きますね。。。
ワルケラは、どういうつもりなんでしょう?(−−;;
クマー隊さん、こんばんは

まぁ、送信出力と外部アンテナ無しって事で、
最初から室内用だとは覚悟していたんですけどネ・・・(^_^;)
